• Echte DMZ, gesichert durch eine Firewall (abgetrenntes Subnetz ohne Zugriffsmöglichkeit auf das übrige LAN)
  • Print Server (einen USB Drucker im Netz für alle Rechner nutzbar)
  • Samba Server (USB Festplatte im Netz bereitsgestellt)

Dazu wird eine alternative Firmware aufgespielt (OpenWRT http://www.openwrt.org), danach geht es ans konfigurieren.

Installation von OpenWRT

  • Download von www.x-wrt.org ein „Default“ Image für den Asus 500gp

  • In meinem Fall ein „White Russian V 0.9“

  • Firmware Datei: „openwrt-brcm-2.4-squashfs.trx

  • Empfehlung: Rücksetzen des Routers auf Werkseinstellung, ip ist dann 192.168.1.1, siehe Handbuch

  • Installation der Firmware (bitte hierfür aktuelle Tutorials ansehen, damit kann man seinen Router auch zu einer teuren Buchstütze umfunktionieren !)

  • Router vom Strom trennen

  • Schwarzen „RESET“ Knopf gedrückt halten und dabei Router Strom geben

  • Firmware auf Route laden mit (Beispiel unter Windows:)

tftp -i 192.168.1.1 PUT openwrt-brcm-2.4-squashfs.trx

Antwort:

Übertragung erfolgreich: 1998848 Bytes in 4 Sekunden, 499712 Bytes/s

  • Warten – mehrere Minuten !!

  • Warten

  • wenn jetzt telnet nicht funktioniert aus/einschalten.



Passwort vergeben

telnet 192.168.1.1
passwd (neues Passwort)



Zugang ab jetzt per ssh (z.B. Mit dem Tool putty)

login as: root
root@wl500g's password:
BusyBox v1.4.0 (2007-02-11 15:27:29 EST) Built-in shell (ash)

Enter 'help' for a list of built-in commands.
_______ ________ __

| |.-----.-----.-----.| | | |.----.| |_

| - || _ | -__| || | | || _|| _|

|_______|| __|_____|__|__||________||__| |____|

|__| W I R E L E S S F R E E D O M

WHITE RUSSIAN (0.9) -------------------------------
* 2 oz Vodka Mix the Vodka and Kahlua together
* 1 oz Kahlua over ice, then float the cream or
* 1/2oz cream milk on the top.
---------------------------------------------------
root@OpenWrt:~$





Zugang auch über Web Admin Oberfläche

http://192.168.1.1








Ganzen Speicher verwenden (32 MB, nur falls das Kommando „free“ ca. 16 MB RAM anzeigt:

nvram set sdram_init=0x0009
nvram set sdram_ncdl=0
nvram commit
reboot

Einsatz für DMZ (Bereitstellung VLAN und Firewall)

Ziel ist es einen Webserver zu Hause aufzustellen und vom Internet aus zugänglich zu machen, dabei aber die anderen Rechner im Hausnetz nicht zu gefährden. Dies wird mit der Einrichtung einer sogenannten DMZ erreicht, ein abgetrenntes Teilnetz ohne Zugriff auf übrigen Rechner.


Im vorliegenden Fall untypisch ist die Platzierung der DMZ „im“ LAN. Das ist nicht ganz optimal, ermöglicht mir aber meine Fritzbox weiter als Hauptrouter zu verwenden (inklusive Voip) sowie den Asus WL-500gp als NAS und Printserver im internen Netz.


Während im LAN IP Adressen vom Subnetz 192.168.69.* Verwendung finden , werde ich die DMZ im 192.168.2.* Bereich einrichten


internet -> dslrouter ------------------> lan (vlan1) ------> router ----> (vlan2) ---------> dmz rechner
(dsl)	     (fritzbox 7170)                                    (asus)
           [192.168.69.250]                          [192.168.69.248 und 192.168.2.1]        [192.168.2.2]


Einstellungen DSL Router (Fritzbox 7170)

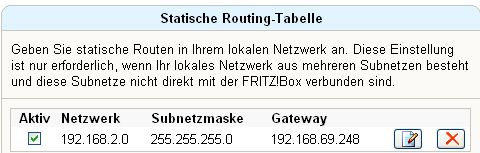

Statische Route ergänzt:


Damit finden alle Rechner im Lan (und auch die Router etc) die DMZ und darin enthaltenene Rechner.




Portfreigabe


Damit wird der Webserver (nutzt Port 80) in der DMZ aus dem Internet erreichbar

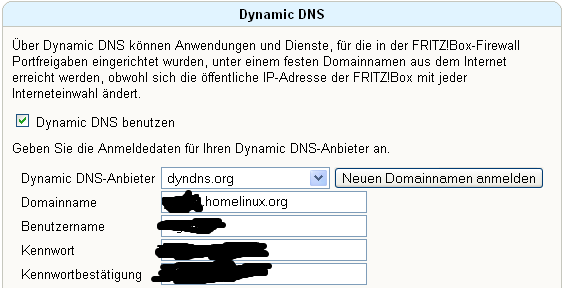

Dynds


Damit kann man den Webserver über einen Namen statt nur über IP ansprechen.

[Für diesen Service ist eine (kostenlose) Anmeldung erforderlich, hier nicht beschrieben]




So wird man den Webserver im Browser unter http://.......homelinux.org erreichen können.


Einstellungen (DMZ Router) ASUS WL500gp


VLAN einrichten:

Den Switch im Router in zwei Vlans unterteilen (vlan1 mit Ports 1-3 sind im LAN, vlan2 mit Port 4 wird die DMZ, Port 5 ist der interne Port zum Router)


vlan0hwname=et0

vlan0ports=1 2 3 5*

vlan1hwname=et0

vlan1ports=0 5

vlan2hwname=et0

vlan2ports=4 5


neues Subnetz für die DMZ konfigurieren


dmz_netmask=255.255.255.0

dmz_ipaddr=192.168.2.1

dmz_ifname=vlan2

dmz_ifnames=vlan2


Die einzelnen Einstellungen können mit dem Kommando „nvram set <parameter>=<wert> gesetzt werden ( Beispiel: nvram set dmz_ifname=vlan2).


Überprüfen lassen sich die aktuellen Werte mit


nvram show


Danach das geänderte Interface (hier z.B. das DMZ Interface) aktualisieren/aktivieren mit


ifup dmz


Nur wenn alles funktioniert die Einstellungen mit „nvram commit“ permanent behalten (ansonsten notfalls den Router vom Strom nehmen um zu den alten Einstellungen zurückzukehren:


nvram commit


Damit das „ifup dmz“ auch einen Reboot des Routers überdauert muss man die Datei /etc/init.d/S40network entsprechend anpassen.

mit Firewall den Verkehr regeln


Mit der Firewall im Router ist der Netzwerkverkehr zwischen LAN und DMZ einzuschränken bzw. zu erlauben., die DMZ sollte nicht ins LAN hineingreifen dürfen, und nur beschränkt ins Internet. Einige Erklärungen zur Syntax (vereinfacht und unvollständig):


Syntax

Bedeutung

-A FORWARD

Ergänzende Regel für allgemeinen Netzwerkverkehr

-I INPUT 1

Regel an erster Stelle betreffend den Zugriff auf Router selbst

-i vlan2

für Datenverkehr der aus vlan2 kommt

-o br0

Für Datenverkehr der in das LAN will

-p icmp

Regel gilt nur für Protokoll icmp (ping)

-j ACCEPT

Regel erlaubt den Datenverkehr

!

Verneinung (nicht .....)

„br0“

Bridge für vlan1 und WLAN zusammen



LAN Zugriff auf DMZ generell ermöglichen


iptables -A FORWARD -i br0 -o vlan2 -j ACCEPT


PING aus DMZ ins Internet ermöglichen (aber nicht ins LAN 192.168.69.*)


iptables -A FORWARD -i vlan2 -o br0 -d ! 192.168.69.0/255.255.255.0 -p

icmp -j ACCEPT


Namensauflösung (DNS) für DMZ erlauben (über Fritzbox mit ip 192.168.69.250)


iptables -A FORWARD -i vlan2 -o br0 -p tcp -d 192.168.69.250 --dport 53 -j ACCEPT

iptables -A FORWARD -i vlan2 -o br0 -p udp -d 192.168.69.250 --dport 53 -j

ACCEPT


HTTP(s) Zugriff aus DMZ ins Internet erlauben (optional, für Updates und Recherche)


iptables -A FORWARD -i vlan2 -o br0 -p tcp -d ! 192.168.69.0/255.255.255.0 --dport 80 -j ACCEPT

iptables -A FORWARD -i vlan2 -o br0 -p tcp -d ! 192.168.69.0/255.255.255.0 --dport 443 -j ACCEPT


DMZ darf nicht auf den Asus Router (hat zwei IP Adressen !) kommen


iptables -I INPUT 1 -i vlan2 -d 192.168.69.248 -j REJECT

iptables -I INPUT 1 -i vlan2 -d 192.168.2.1 -j REJECT


Auch hier gilt: Damit diese Regeln einen Reboot überdauern sind alle Kommandos in der Datei /etc/firewall.user zu verewigen.


Einstellungen Rechner in DMZ

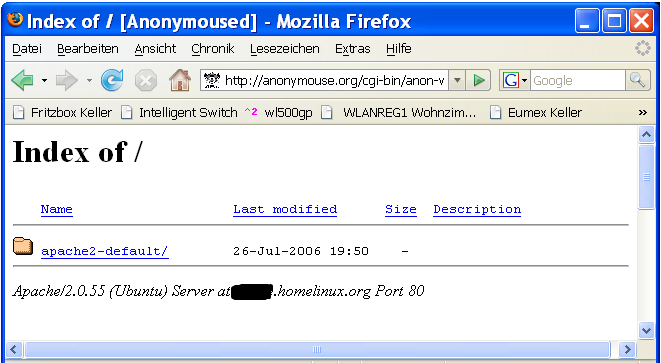

Ausprobieren




Bingo !


Browser ==> Dsl Router ==> Anonymous.org ====> Dsl Router =====> DMZ Router ======> DMZ Rechner
            (Gateway)         (Proxy)        (Port Forwarding)   (Routing)         (Web Server)




Einsatz als Print Server

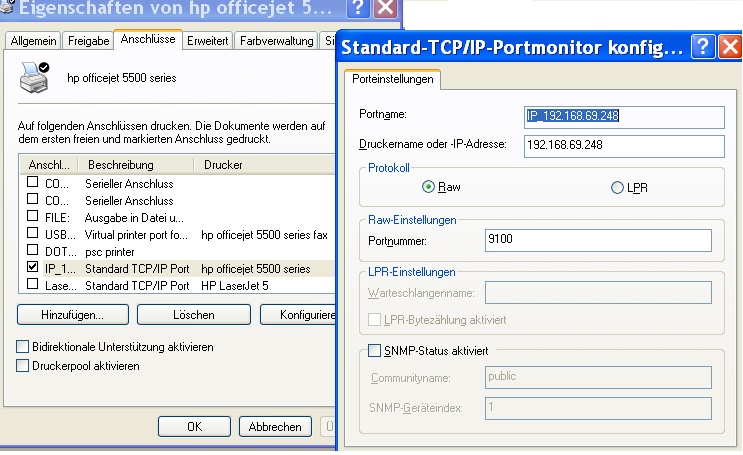

Drucken vom Windows PC




Einsatz als NAS

Hinweis: Spätestens hier sollten Sie sich selbst einlesen. U.a. wegen Konfiguration und auch Installation von Samba auf Festplatte (/opt statt im (beschränkten) Memory des Routers).



!/bin/sh /etc/rc.common

# Copyright (C) 2006 OpenWrt.org


DEFAULT=/etc/default/samba

RUN_D=/var/run/samba

NMBD_PID_F=$RUN_D/nmbd.pid

SMBD_PID_F=$RUN_D/smbd.pid


start() {

[ -f $DEFAULT ] && . $DEFAULT

mkdir -p $RUN_D

nmbd -D $NMBD_OPTIONS

smbd -D $SMBD_OPTIONS

}

stop() {

[ -f $SMBD_PID_F ] && kill $(cat $SMBD_PID_F)

[ -f $NMBD_PID_F ] && kill $(cat $NMBD_PID_F)

}





Einsatz als Download Server (Bittorrent, http, ftp)


Beispielsitzung:


screen

<ctrl>-<a>+<c> (new screen)

cd /mnt/disc0_1/share/download

wget http://....torrent

ctorrent -D 60 -M15 -U 5 -e 5 -s <target-dir> <....torrent>

<ctrl>-<a>+<d> (detach screen)


logout

später...

login


screen -r

<ctrl>-<a>-<n> oder <ctrl>-<a>-<p> (screens durchblättern)




Abspann

________________________________________________________________________________


Version 1.0, 2007-02-25 regele, http://www.regele.org

License GNU Free Documentation License. explizit Version 1.2, nicht neuer.
http://www.gnu.org/licenses/fdl.txt
